AT817的作用
AT817 特征
光耦817是把红外光发射器件和红外光接受器件以及信号处理电路等封装在同一管座内的器件。当输入电信号加到输入端发光器件LED上，LED发光，光接收器件接收光信号并转换成电信号，然后将电信号直接输出，或者将电信号放大处理成标准数字电平输出，这样就光耦817实现了“电－光－电”的转换及传输，光是传输的媒介，因而输入端与输出端在电气上是绝缘的，也称为电隔离。
光耦817的封装形式多样，常见的有双列直插型（DIP）、表面贴装型（SMD）等。
直插封装 贴片封装

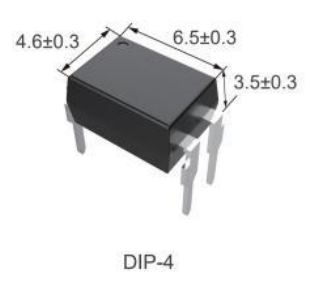

图1： 双列直插型（DIP）： 这是最常见的光耦817封装形式，通过引脚插入电路板进行连接。它具有安装简单、稳定可靠的特点，适用于大多数应用场景。

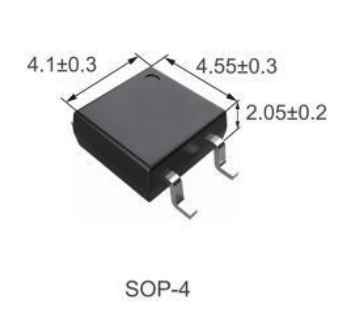

图2：表面贴装型（SMD）： 这种封装形式适用于自动化焊接，广泛应用于现代电子设备中。SMD封装的光耦817具有体积小、重量轻、高密度安装等优势。

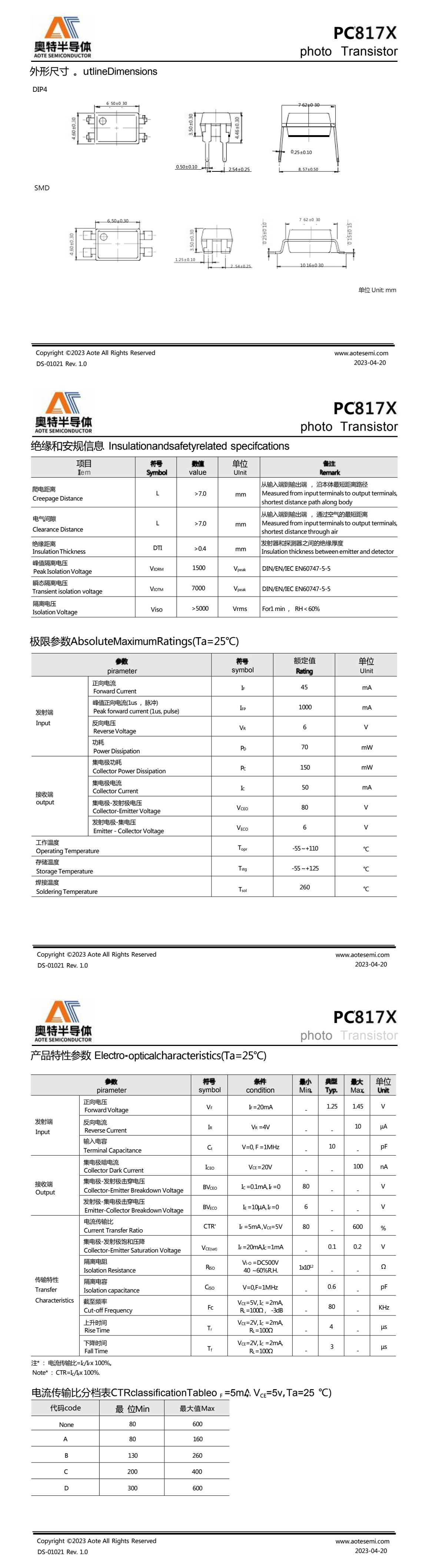

AT817参数
AT817应用领域
光耦817在众多应用领域中发挥着重要作用，包括但不限于以下几个领域：
总结而言，光耦817是一种常见的光电耦合器件，通过发光二极管和光敏三极管实现输入与输出之间的电气隔离。它具有高速响应、低功耗和小尺寸等特点。光耦817的封装形式多样，包括双列直插型、表面贴装型等。它在工业控制、通信设备、医疗设备、汽车电子和消费电子等领域中广泛应用，实现信号隔离、电源开关、模拟信号放大、电力控制以及数据传输等功能。光耦817的出色性能使其成为现代电子技术中不可或缺的 。
